Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

Mecanique d'une imprimante 3D  delta avec la soudeuse Jicer :

pour faire la soudeuse : http://www.costoso.net/forum/viewtopic.php?id=133

Avertissement,
- 1/ si vous expérimentez aussi ,
Veuillez respecter les consignes de sécurité de votre pays,
liées à l'usage de vos outils électroportatifs et autres outils.
En particulier concernant le port de gants et de lunettes.
- 2/  vous devez respecter les droits d'auteur et
ne pas utiliser ce que vous lirez ou apprendrez pour en faire
un usage commercial ou industriel sans mon accord.

Hors ligne

#2 2014-05-21 09:47:08

jacinto
Administrator
Inscription : 2022-01-20
Messages : 11
Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

Élément de mécanique numéro 1 :

Je pense réaliser les 3 chariots verticaux avec cette méthode, que j'ai découvert en réparant les lèves vitre de ma voiture :




Hors ligne

#3 2014-05-21 09:52:53

jacinto
Administrator
Inscription : 2022-01-20
Messages : 11
Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer




Hors ligne

#4 2014-05-21 11:24:50

jacinto
Administrator
Inscription : 2022-01-20
Messages : 11
Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

Élément de mécanique numéro 2

Les rotules magnétique étant la solution la plus simple pour l'articulation des bras

Habituellement ses rotules pose le problème du fixement des billes , grâce a la soudeuse Jicer les choses deviennent simple :

Faire un plat sur la bille et  souder sur se plat le support :


Hors ligne

#5 2014-05-21 16:12:03

jacinto
Administrator
Inscription : 2022-01-20
Messages : 11
Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

Voici les premiers croquis de la structure :




Hors ligne

#6 2014-05-22 15:52:08

jacinto
Administrator
Inscription : 2022-01-20
Messages : 11
Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer



Hors ligne

#7 2014-05-23 18:03:51

jacinto
Administrator
Inscription : 2022-01-20
Messages : 11
Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

Maintenant les choses commence a devenir plus claire pour moi :



Hors ligne

#8 2014-05-23 18:07:38

jacinto
Administrator
Inscription : 2022-01-20
Messages : 11
Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer



Je vais peut-être songer à passer à la pratique

Hors ligne

#9 2014-05-24 09:54:40

jacinto
Administrator
Inscription : 2022-01-20
Messages : 11
Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

voici l'ordre de montage pour les axes verticaux :




Hors ligne

#10 2014-05-24 19:19:49

jacinto
Administrator
Inscription : 2022-01-20
Messages : 11
Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

voila un premier axe verticale en réel, ce n'est pas exactement le même que le modèle , il est comparable


here is a first vertical axis real, this is not exactly the same as the model, it is comparable

aquí es un primer verdadero eje vertical, esto no es exactamente el mismo que el modelo, es comparable








j'ai mis un verre sur ma table de travail (elle même en verre) avec des rondelles et des niveau a bulle j'ai cherche a se que le verre
soi le plus plan possible.



I put a glass on my desk with washers and spirit level i was looking for glass is flat



Puse un cristal en mi escritorio con arandelas y nivel de burbuja estube buscando para el cristal
sea plano.

Hors ligne

#11 2014-05-24 19:23:08

jacinto
Administrator
Inscription : 2022-01-20
Messages : 11
Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer


J'ai posé l'axe dessus, et sur le plan Z Y j'ai rencontre un décalage de 5 mm , j'aurai pu laisser ainsi et compenser une fois l'axe sur sa base, mais je réussis (difficilement) a dessoudé  la cornière décalées.

on the ZY plane I met a gap of 5 mm, and I could leave and compensate the axis on its base, but I managed (with difficulty) the correct angle.

en el plano ZY un error de 5 mm aparecio podía aberlo dejado y compensar el eje una vez en subase, pero me las arreglé (con dificultad) para conseguir el ángulo correcto.

Hors ligne

#12 2014-05-24 19:23:58

jacinto
Administrator
Inscription : 2022-01-20
Messages : 11
Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

tout semble correct

Hors ligne

#13 2014-05-24 19:24:33

jacinto
Administrator
Inscription : 2022-01-20
Messages : 11
Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer


pour etre plus sure j'ai utiliser un fil a plomb

to be safer I use a plumb

para estar más seguro, Utilizo una plomada

Hors ligne

#14 2014-05-25 06:26:03

jacinto
Administrator
Inscription : 2022-01-20
Messages : 11
Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

Revision 1 Axis mounting

Montage Axe Revision 1

Revisión 1 montaje Eje


material angle : 0.13 mm thick steel :: materiel corniere  : acier epaisseur 0,13 mm  :: material angulo : acero espesor 0,13 mm

Hors ligne

#15 2014-05-25 09:51:24

jacinto
Administrator
Inscription : 2022-01-20
Messages : 11
Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

Ordre de montage Chariot

Orden  de montaje del carro

Order of assembly trolley


Hors ligne

#16 2014-05-26 19:37:13

jacinto
Administrator
Inscription : 2022-01-20
Messages : 11
Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

j'ai essayé de faire le chariot suivant le dessin ci dessus..

I tried to make the carriage in the above drawing  ..

Traté de hacer el carro de el dibujo anterior ..






video :

https://www.youtube.com/watch?v=3NV8mgb … e=youtu.be

Malheureusement un jeu de un millimètre ... grrr , j'ai du me resoudre a revoir le modele... j'ai du utiliser 2 roulement a billes

Desafortunadamente una juego de un milímetro ... grrr, tuve que revisar el modelo ... Tuve que usar 2 rodamiento de bolas

Unfortunately one millimeter error ... grrr, I had to check the model ... I had to use 2 ball bearing

Hors ligne

#17 2014-05-26 19:39:35

jacinto
Administrator
Inscription : 2022-01-20
Messages : 11
Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

et faire ce prototype  :




Je vais dessiner et compléter le prototype
Je ferai une description détailler avec le second chariot.
Maintenant ça va

I'll draw and complete the prototype
I will detail a description with the second carriage.
smile

Voy a dibujar y completar el prototipo
Voy a detallar una descripción con el segundo carro.
smile

Hors ligne

#18 2014-05-26 20:16:28

jacinto
Administrator
Inscription : 2022-01-20
Messages : 11
Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

pour le chariot j'utilise un vieux cache écran plat , et je decoupe les angles
acier epaisseur 0.5 mm

for the carriage I use an steel as part of a TV, and I cut angles.
0.5 mm thick steel


para hacer el carro uso el marco de un televisor , y recorto ángulos.
0,5 mm de espesor de acero


Hors ligne

#19 2014-05-27 19:48:25

jacinto
Administrator
Inscription : 2022-01-20
Messages : 11
Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

I finally finished the prototype of the carriage, it is better 3 bearing.
Here is the drawing.

finalement j'ai fini le prototype du chariot, il vaut mieux 3 roulements.
Voici le dessin.

Por fin terminó el prototipo del carro, es mejor 3 rodamientos.
Aquí está el dibujo.


Hors ligne

#20 2014-05-28 18:51:38

jacinto
Administrator
Inscription : 2022-01-20
Messages : 11
Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

le prototype chariot est ok

prototipo de carro está bien

prototype car is fine





Hors ligne

#21 2014-05-28 18:53:33

jacinto
Administrator
Inscription : 2022-01-20
Messages : 11
Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer





Hors ligne

#22 2014-05-28 19:06:11

jacinto
Administrator
Inscription : 2022-01-20
Messages : 11
Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer


- I'll do the montage in drawings revision1 (going to photograph  when I mounts the second or third axis ... later.)
- I'm going to complete the system and are endurance test with a small motor.


- Voy a hacer el orden de montage revision1 en dibujos del carro (voy a fotografíar de que manera ce monta cuando monte el segundo o tercer eje ... mas tarde.)
  - Voy a completar el  sistema y are test de resistencia con un pequeño motor.

- je vais faire les dessins d'ordre de montage revision1 du chariot (Je ferai des photos du montage pour le deuxieme ou troisieme axe. apres donc)
- je vais completer l'entrainement et faire des tests d'endurances de mouvement avec un petit moteur.

Hors ligne

#23 2014-05-28 20:06:13

jacinto
Administrator
Inscription : 2022-01-20
Messages : 11
Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

Now it looks good and I'll probably reduce the weight of the car.

Ahora parece bien y probablemente voy a reducir el peso del carro.

maintenant que cela semble correct Je vais probablement encore alléger le chariot.

Hors ligne

#24 2014-05-29 16:10:00

jacinto
Administrator
Inscription : 2022-01-20
Messages : 11
Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

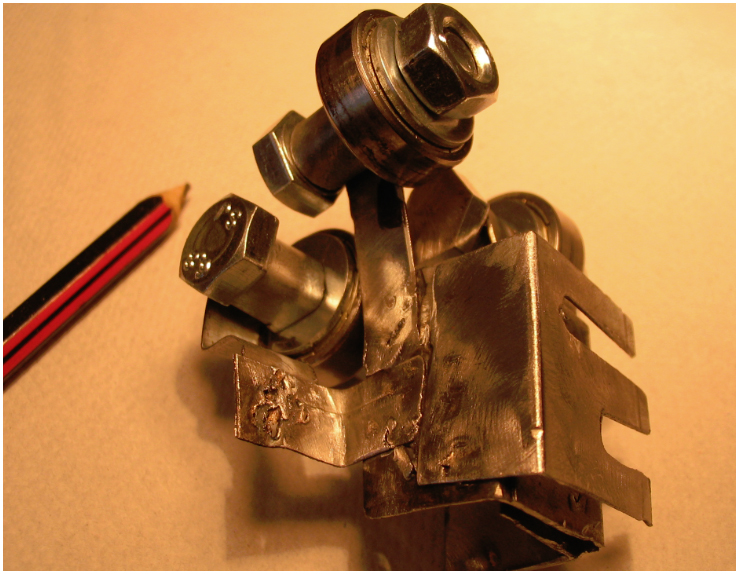

le chariot seul et leger

the carriage alone and slight

el carro solo y ligero





Hors ligne

#25 2014-05-29 16:45:42

jacinto
Administrator
Inscription : 2022-01-20
Messages : 11
Site Web

Re : Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

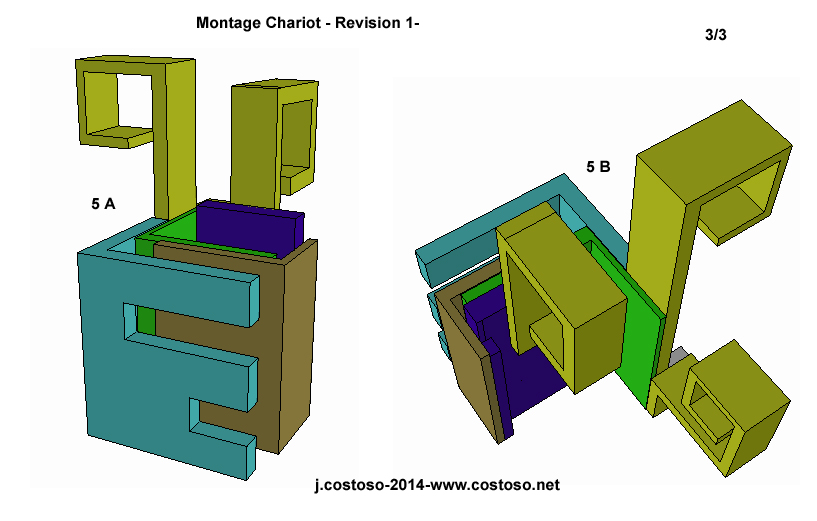

Order mounting carriage Revision 1:

Orden de montaje de carro Revisión 1

Ordre de montage du chariot Révision 1:




Hors ligne

,
