Mecanique d'une imprimante Delta 3D avec la soudeuse Jicer

jacinto · 2014-11-03 13:33:22

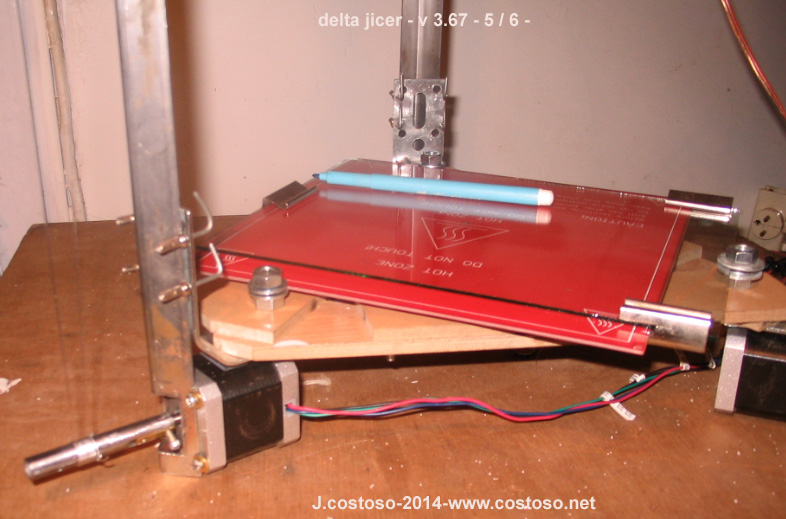

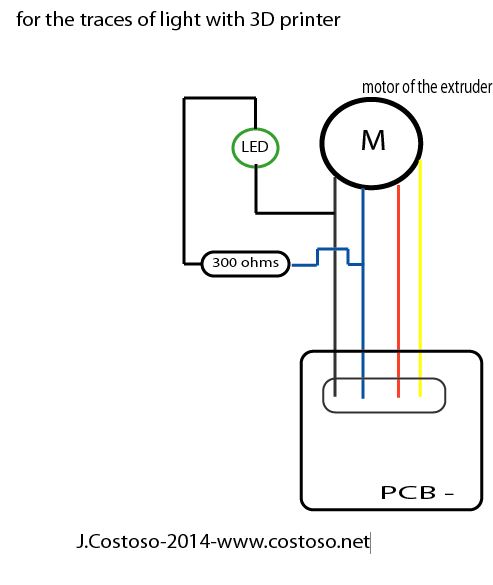

print on 3d simulation with the trace of light:
A-

1- Take a LED lens and sand down it to make it less directional

2- LED add to a series resistance of 300 ohms.

3- choose two wires stepper motor extruder:

I chose blue and black and connected installation "LED's series resistance."

If it does not light or does not flash the LED to make an impression must reverse polarity of the connection.

4- set assembly (LED's series resistance) in the effector
Once this is well

B-
1- directs your webcam to the effector and the led.

2- use the "exposure software" can perform 3D simulations of prints, and even use this system as a control prints.
http://www.nimisis.com/projects/exposure.php

sobre la simulación de impresión 3d con la traza de luz :

A-

1- Tome una lente LED y lijarla para hacerla menos direccional

2- añadir a la LED una resistencia en serie de 300 ohmios.

3- elegir dos hilos del motor paso a paso de la extrusora:

Elegí azul y negro y conecté la instalación "LED más resistencia en serie".

si no se enciende o si no parpadea la LED al realizar una impresión debe invertir polaridad de la coneccion .

4- fijar su montaje (LED más resistencia en serie) en el efector
una vez que esto está bien

B-
1- dirige su cámara web hacia el efector y el led.

2- utilizan el programa "exposure" puede realizar simulaciones de impresiones 3D, e incluso usar este sistema como control de las impresiones.
http://www.nimisis.com/projects/exposure.php

a propos de la simulation d'impression par trace de lumiere des traces de lumiere :

A-

1- PRendre une LED et poncer la lentille pour la rendre moin directionnel

2- placer en serie une resistance de 300 ohms.

3- choisissez deux fils du moteur pas a pas de l'extrudeur :
j'ai choisie bleu et noir et connecté votre montage "LED plus resistance en serie).
si cela de s'allume pas (ne clignote pas) quand vous faite une impression et
que le moteur tourne inverser les polarités.

4-fixé votre montage (LEd plus resistance en serie) sur l'effecteur

une fois cela OK

B-
1- oriente votre webcam vers l'effecteur et la led.

2- utiliser le logiciel exposure pour faire des simulations et meme comme systeme de control de vos impressions.
http://www.nimisis.com/projects/exposure.php

jacinto · 2014-11-03 22:13:37

jacinto · 2014-11-04 08:57:00

For only version -trace simulation of Light-:
Open the fimware (marlin) in Arduino:

1 -->

In the "configuration.h" section "Thermal Settings" line 142, change the -1 0


142   #define TEMP_SENSOR_0 -1
143   #define TEMP_SENSOR_1 -1
144   #define TEMP_SENSOR_2 0
145   #define TEMP_SENSOR_BED 0

like this:


142   #define TEMP_SENSOR_0 0
143   #define TEMP_SENSOR_1 -1
144   #define TEMP_SENSOR_2 0
145   #define TEMP_SENSOR_BED 0

Warning!
do not forget to reset the sensor when you are about to print! (in real)

sources in french :
http://lesinventionsdenicolas.blogspot. … delta.html

2 -->

In the gcode generated by "Slic3r" (the default slicer of "repetier host"),
remove the lines (in the beginning of code):


....
....
M104 S205 ; set temperature
....
M109 S205 ; wait for temperature to be reached
....

3 -->

disconnect the heating bed?

4 --> end

Versión para usar solamente la simulación de -trace luz-:
Abrir el fimware (marlin) en Arduino:

1 -->

En la sección "configuration.h" "Thermal Settings" línea 142, cambian el -1 0


142   #define TEMP_SENSOR_0 -1
143   #define TEMP_SENSOR_1 -1
144   #define TEMP_SENSOR_2 0
145   #define TEMP_SENSOR_BED 0

como este:


142   #define TEMP_SENSOR_0 0
143   #define TEMP_SENSOR_1 -1
144   #define TEMP_SENSOR_2 0
145   #define TEMP_SENSOR_BED 0

¡Advertencia!
no se olvide de restablecer el sensor Cuando esté a punto de imprimir! (en real)

fuentes en frances:
http://lesinventionsdenicolas.blogspot. … delta.html

2 -->

En el gcode generado por "Slic3r" (el cortador por defecto de "repetier host")
eliminar las líneas (en el principio de código):


....
....
M104 S205 ; set temperature
....
M109 S205 ; wait for temperature to be reached
....

3 -->

Desconectar la cama de calefacción ?

4 --> fin

Pour avoir la machine seulement en version simulation -trace de lumiere- :
Ouvrir le fimware (marlin) dans arduino :

1 -->

Dans l'onglet "Configuration.h" section "Thermal Settings" ligne 142, changez le -1 en 0


142   #define TEMP_SENSOR_0 -1
143   #define TEMP_SENSOR_1 -1
144   #define TEMP_SENSOR_2 0
145   #define TEMP_SENSOR_BED 0

comme ceci :


142   #define TEMP_SENSOR_0 0
143   #define TEMP_SENSOR_1 -1
144   #define TEMP_SENSOR_2 0
145   #define TEMP_SENSOR_BED 0

Attention !
Vous pouvez enregistrer vos modifications mais
n'oubliez pas de rétablir le senseur lorsque vous vous apprêterez à imprimer ! (en reel)

sources :
http://lesinventionsdenicolas.blogspot. … delta.html

2 -->

Dans le gcode generé par Slic3r (le trancheur par defaut de repetier host),
supprimer les lignes (en debut de code):


....
....
M104 S205 ; set temperature
....
M109 S205 ; wait for temperature to be reached
....

3 -->
debrancher le lit chauffant ?

4 --> fin

jacinto · 2014-11-04 10:30:12

This is a good addition to control process and anti-pollution and anti-fire for 3D printer.

By placing the system simulation in the printer and enclosing it in the dark ; in a box !

-----------------------

Esta es una buena adición para el control del proceso, y de lucha contra la contaminación y anti-incendio para la impresora 3D.

Mediante la colocación de la situación del sistema 'traza de luz' en la impresora y encerrándola la impresora en la oscuridad; en una caja !

-----------------------

C'est un bon complément de contrôle et antipollution , anti-incendie, pour imprimante 3D ,

En placant le systeme de simulation dans l'imprimante et en enfermant celle-ci dans l'obscurité ; dans une boite !

jacinto · 2014-11-05 15:50:23

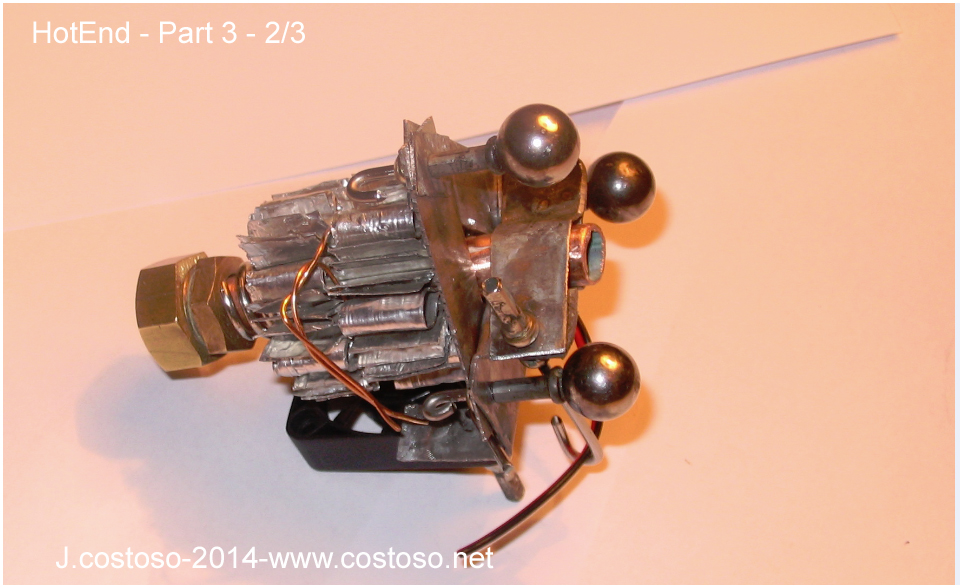

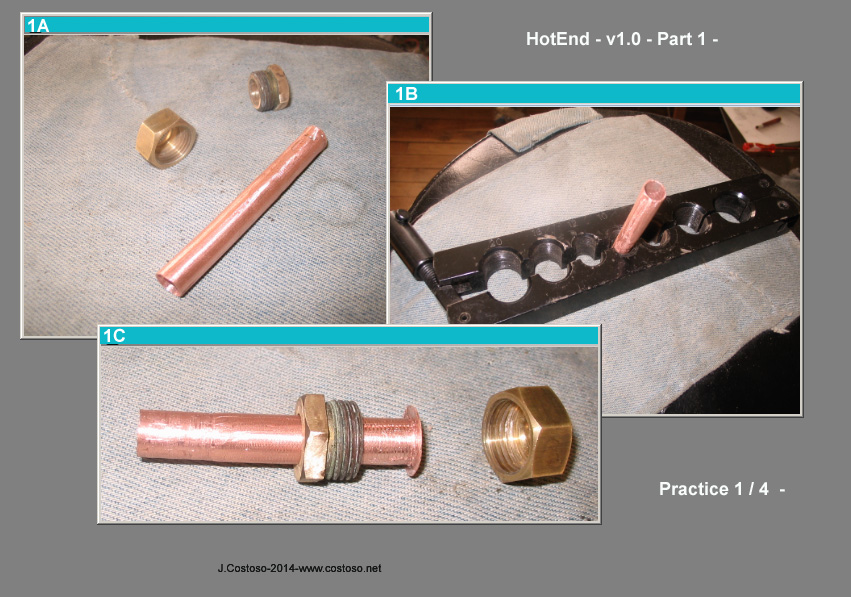

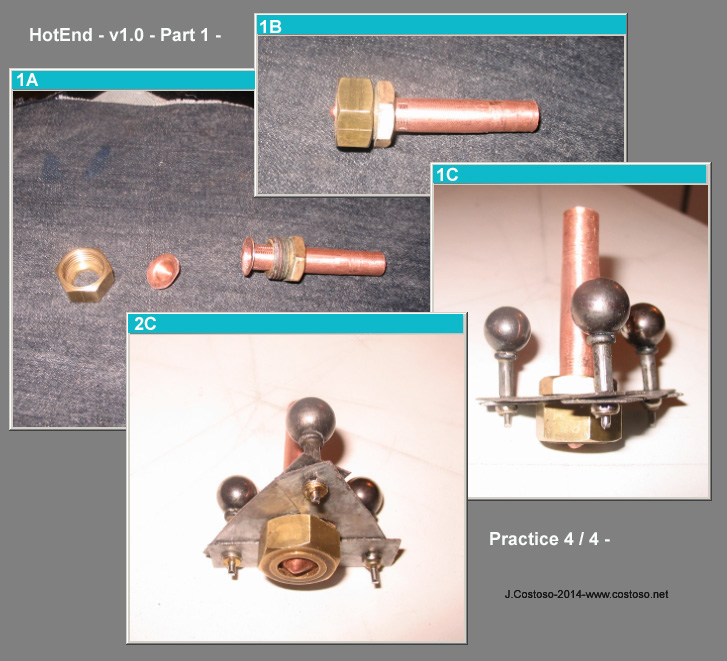

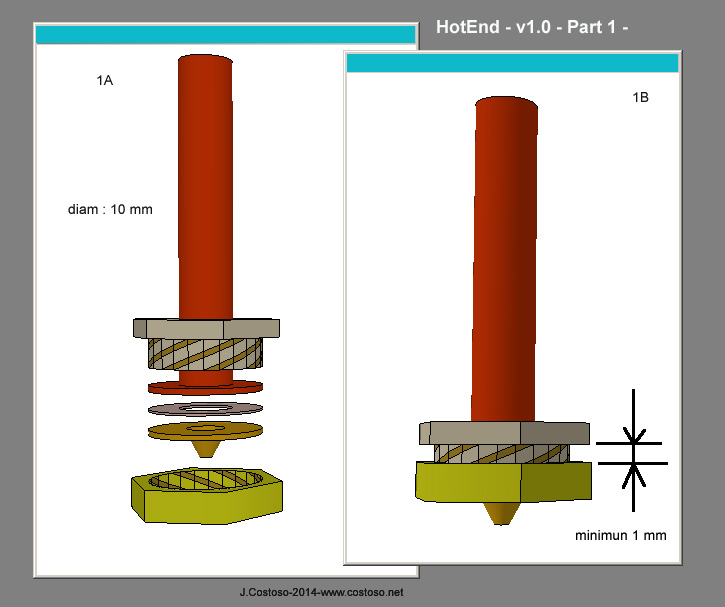

hotend,
I have not yet received the thermistor and the heater in the meantime, here is a beginning of hotend.

-----------------------

hotend,
todavía no he recibido el termistor y el calentador, mientras tanto, aquí es un principio de hotend.

-----------------------

hotend ,
J'ai pas encore reçu la thermistance et la résistance chauffante en attendant, voila un début de hotend.

deltahotend101jpg

jacinto · 2014-11-05 15:51:45

jacinto · 2014-11-05 15:52:03

jacinto · 2014-11-07 17:34:08

jacinto · 2014-11-07 17:38:15

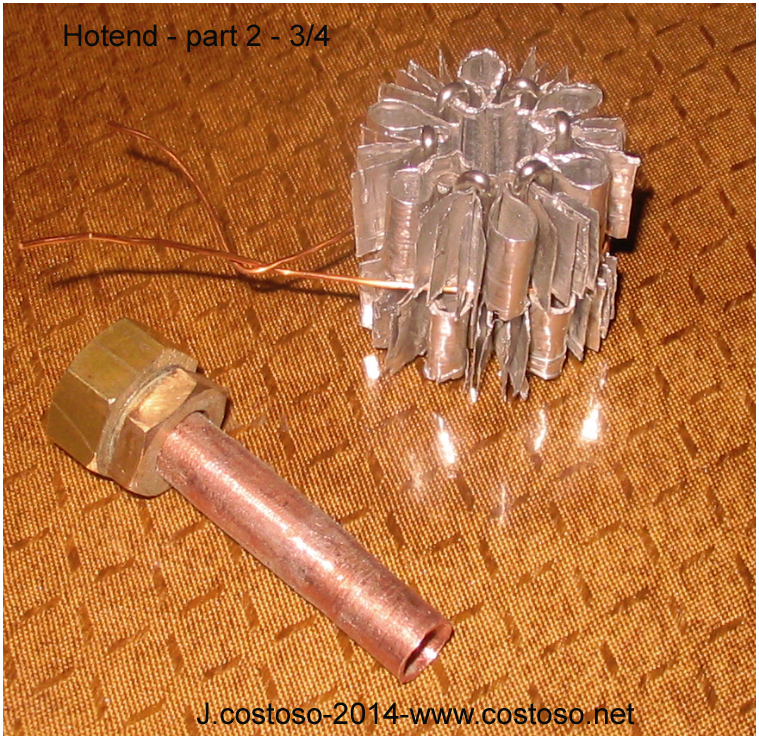

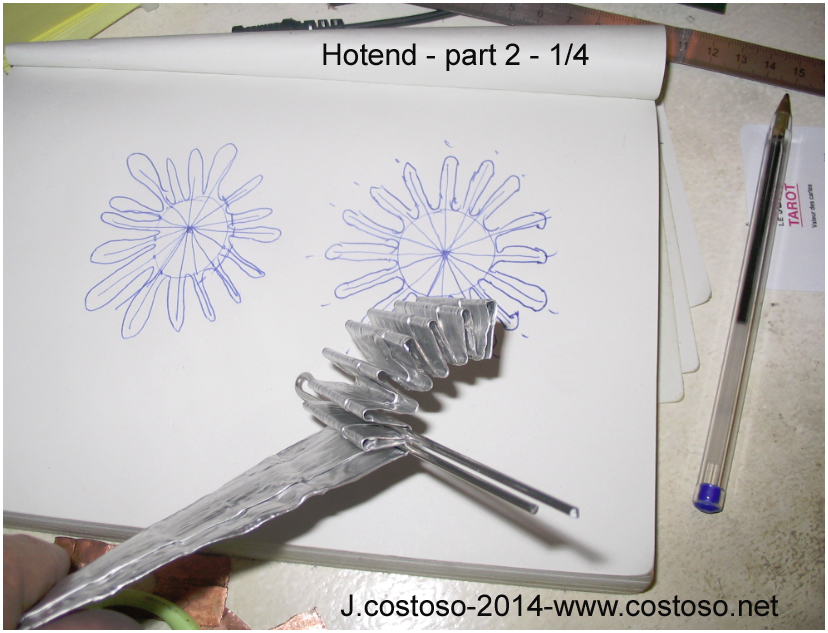

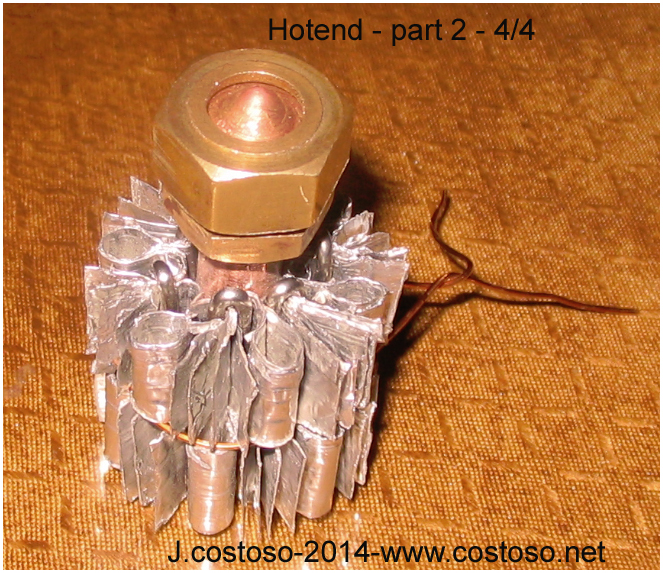

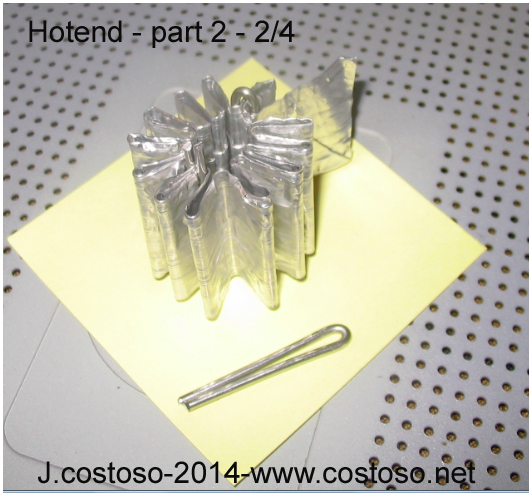

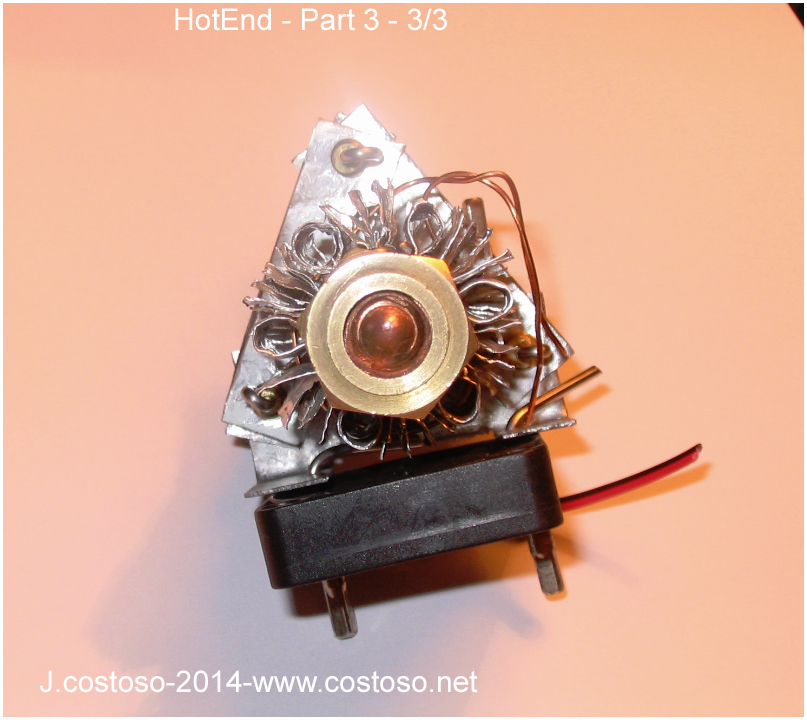

radiator: 25 gr

jacinto · 2014-11-07 17:39:25

now I'll be faster and less "work in progress"

ahora voy a ser más rápido y menos "work in progress"

maintenant je vais accélérer et être moins "work in progress"

jacinto · 2014-11-08 21:45:39

the spaceship

la nave espacial

le vaisseau spacial

jacinto · 2014-11-08 21:45:50

(140 gr)

jacinto · 2014-11-15 21:27:12

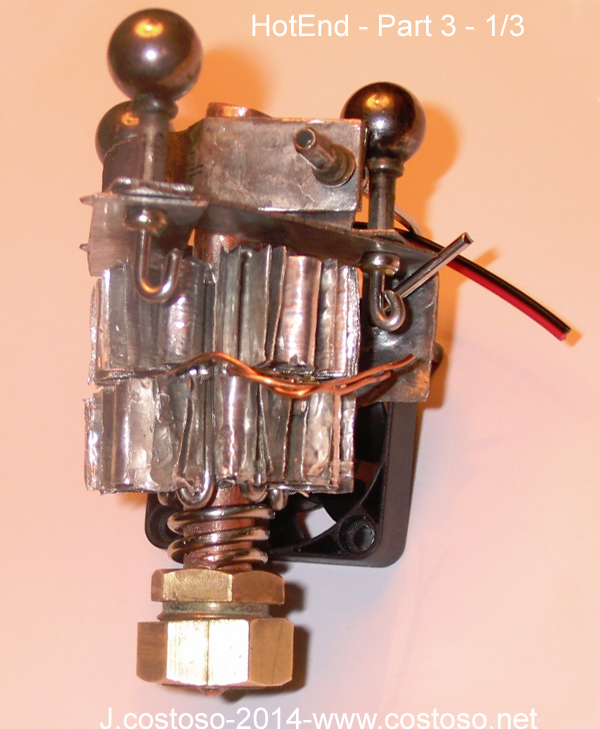

new exoskeleton lighter !

nuevo exoesqueleto, más ligero !

nouvelle exosquelette, plus leger !

jacinto · 2014-11-15 21:28:01

jacinto · 2014-11-16 22:17:16

"work in progress" irresistible.

El motor central que impulsa el hilo ...

-----------

irresistible "work in progress".

The central engine that drives the wire ...
----------------

irrésistible "work in progress" :

au centre le moteur qui pousse le fil...

jacinto · 2014-11-18 22:28:34

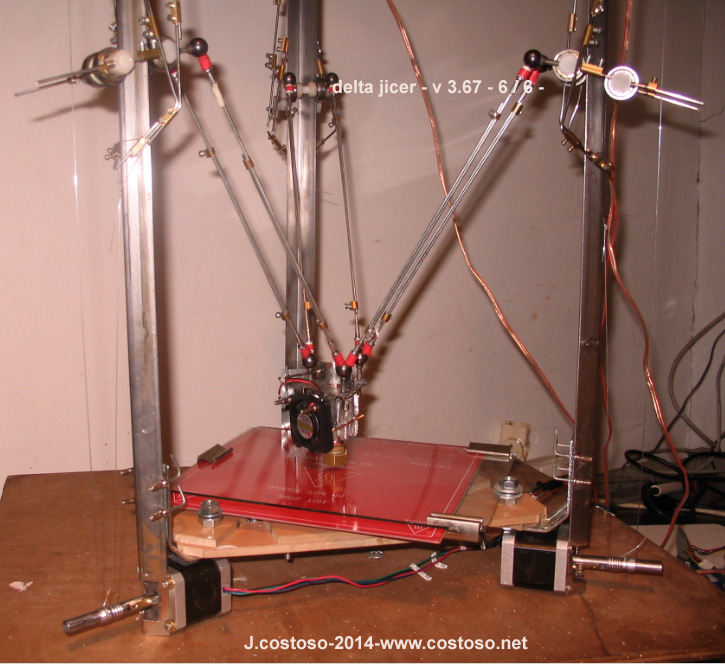

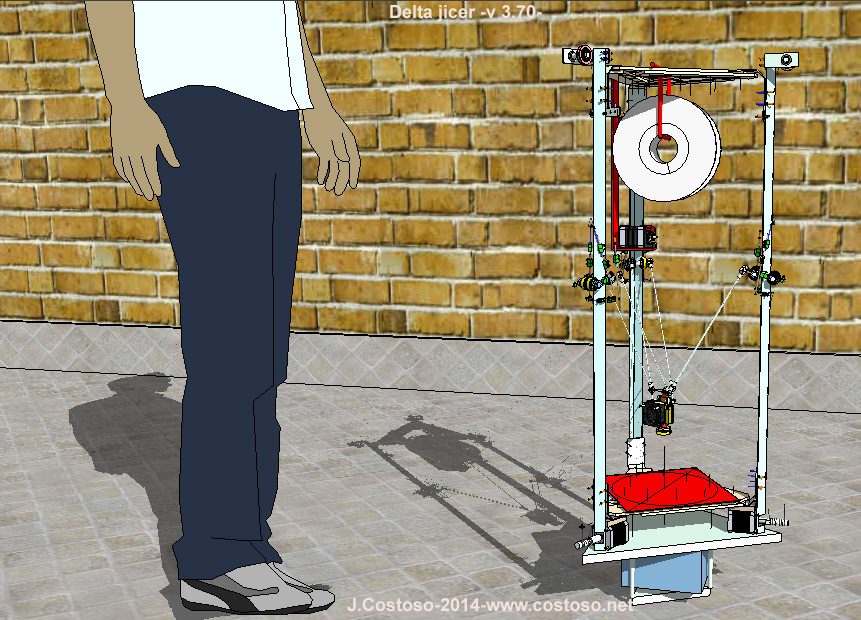

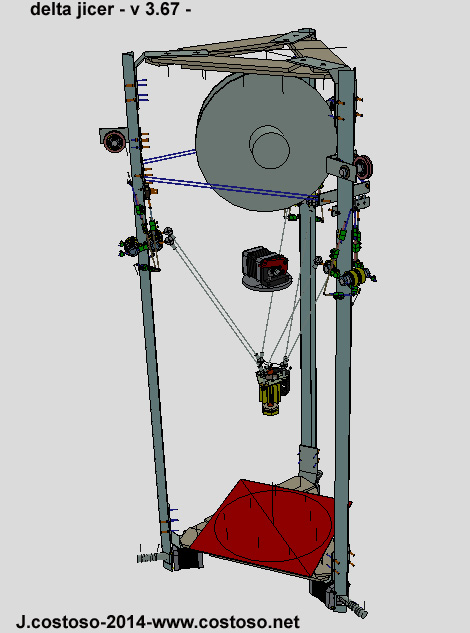

should look like this

debería tener este aspecto

elle devrait ressembler à ça

jacinto · 2014-11-19 17:59:22

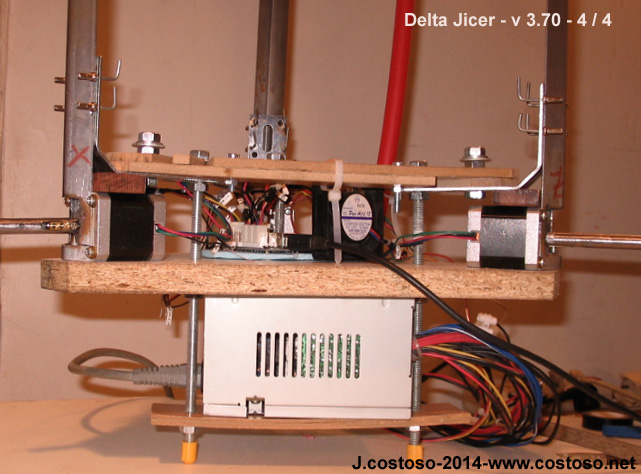

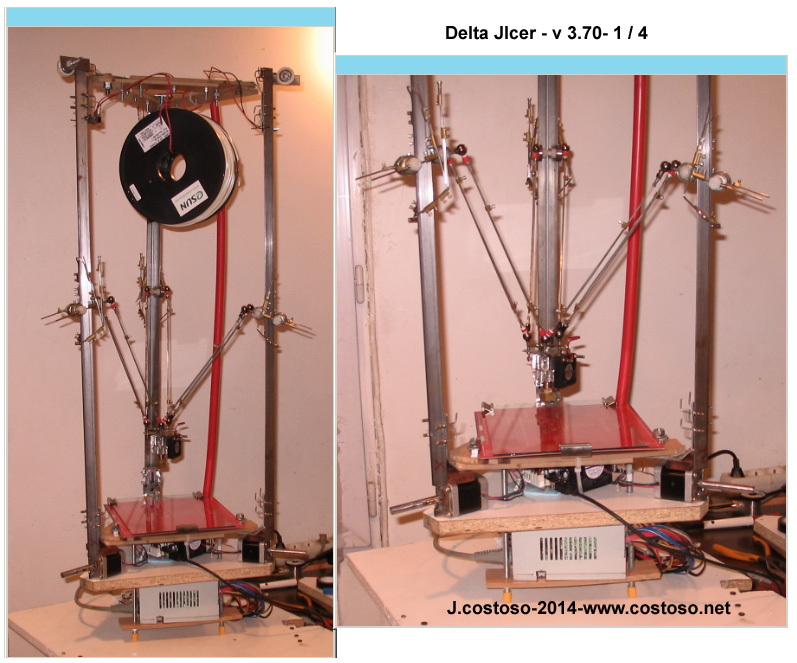

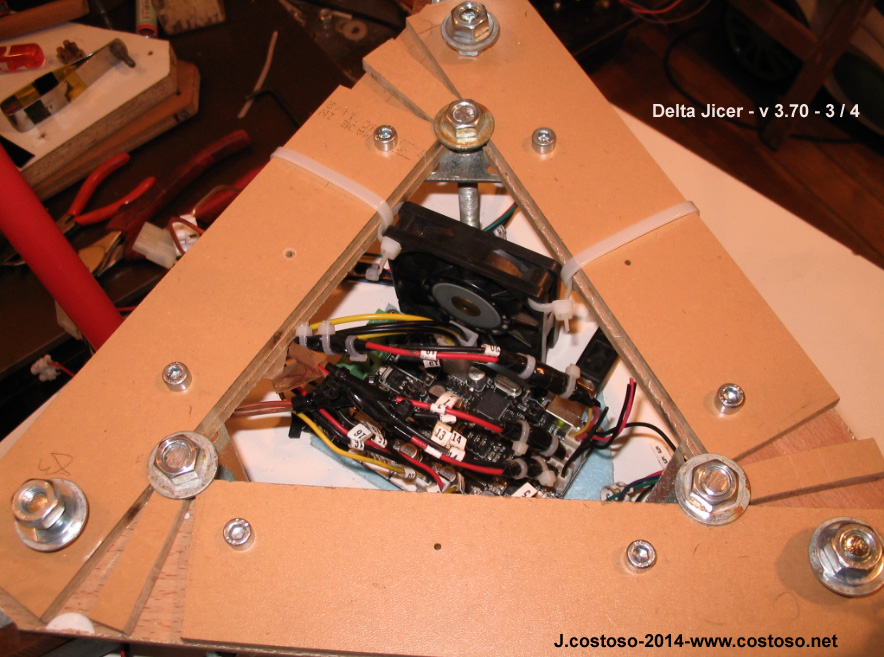

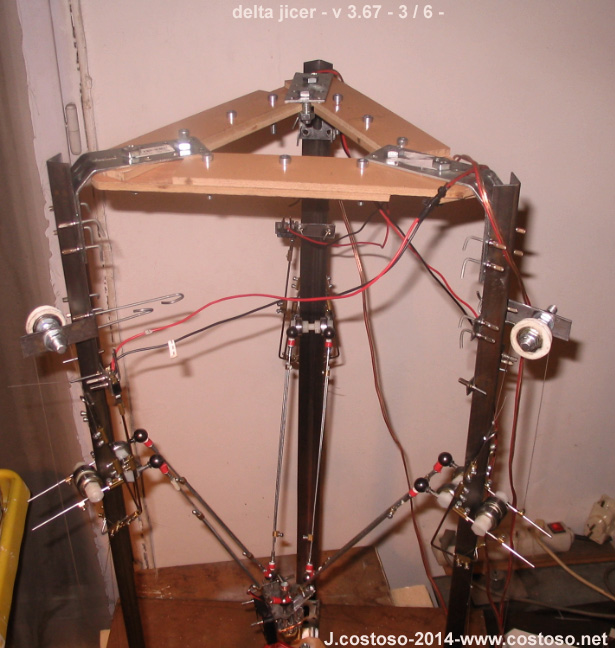

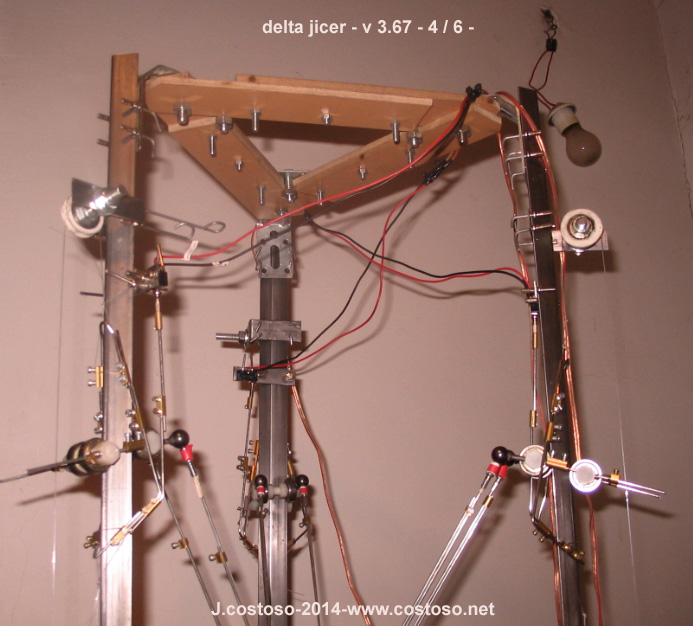

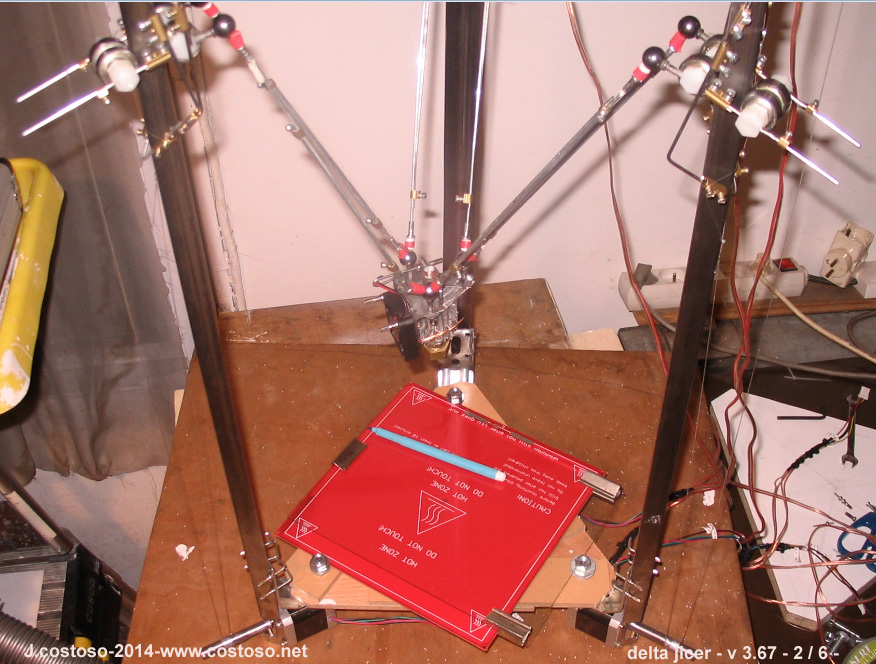

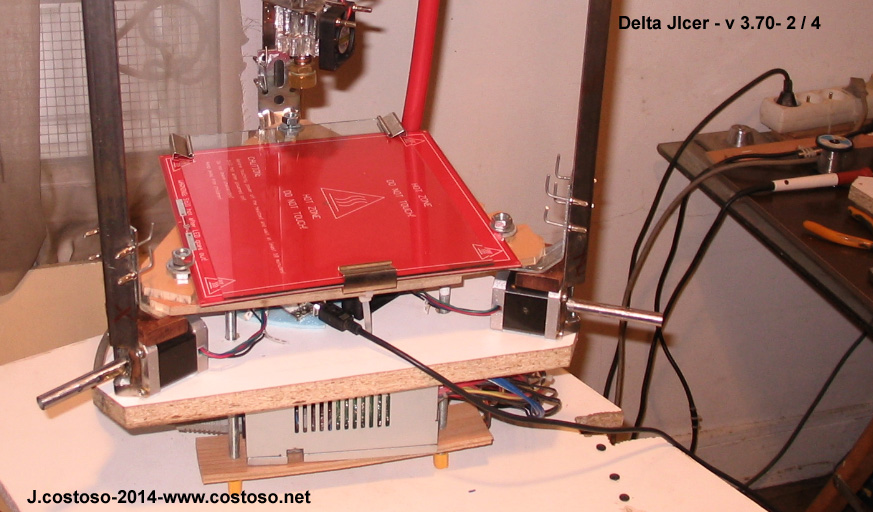

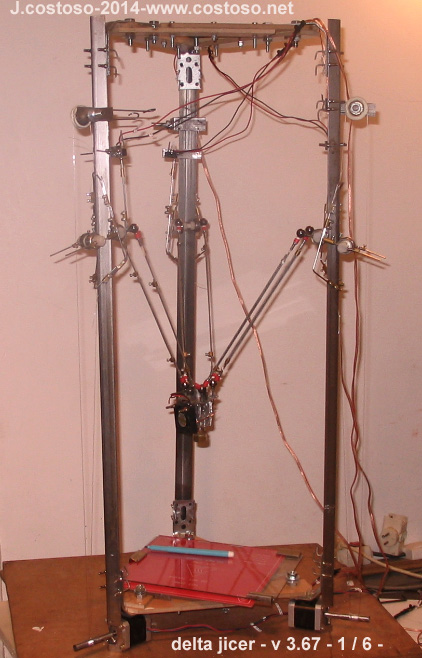

I rebuilt the machine according to the drawings and redo the wiring

reconstruí la máquina de acuerdo a los dibujos y rehice el cableado

j'ai reconstruit la machine suivant le dessins et refais le cablage

jacinto · 2014-11-19 18:00:17

jacinto · 2014-11-21 22:03:59

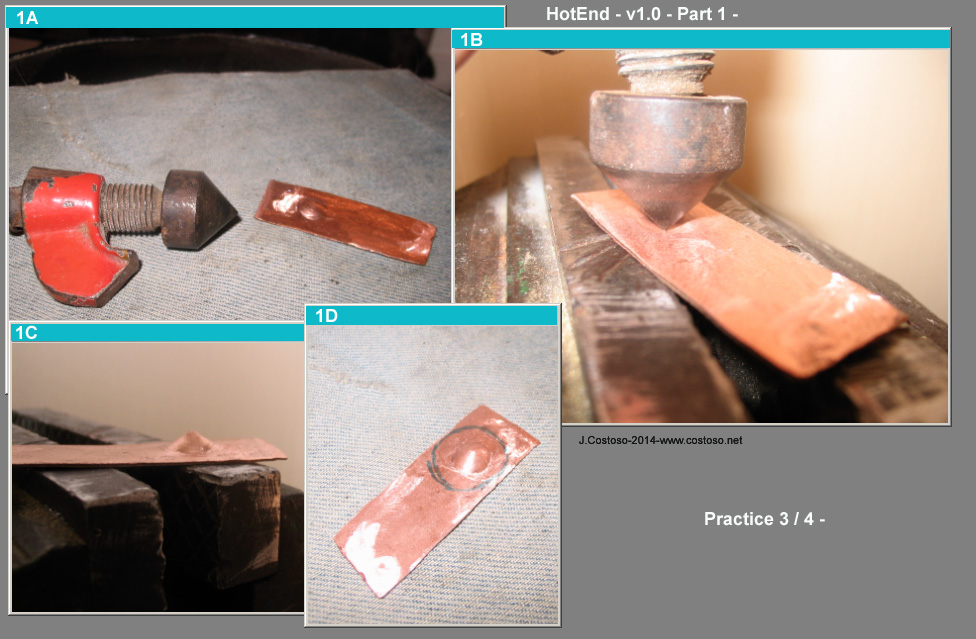

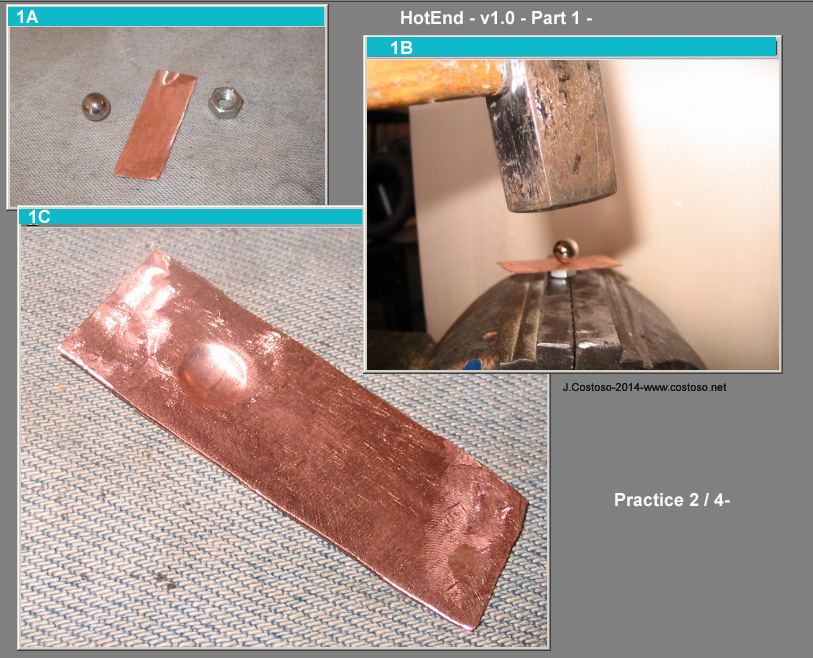

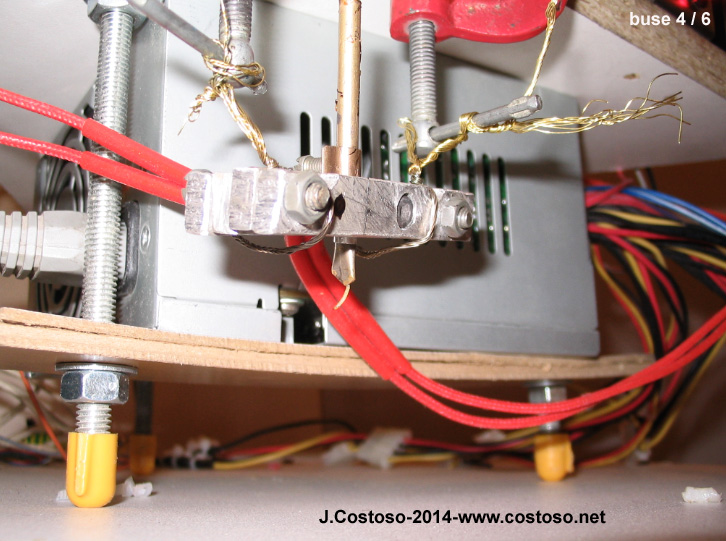

after rapid manufacture of hotend version 2 (the version 1 was only a spaceship),
crimp the end of a tube by placing a hairpin before the pressing..
Then remove the hairpin and
Here is the nozzle

despues de una rápida fabricacion de la hotend version 2 (la versión 1 era sólo una nave espacial) ,
prensar el extremo del un tubo mediante la colocación de una horquilla antes del prensado.
Entonces quite la horquilla y
aquí está la boquilla

après la fabrication rapide de la hotend version 2 (la version 1 etait seulement un vaisseau spatial),
sertir l'extrémité d'un tube en plaçant une epingle avant le pressage
Ensuite, retirer l'epingle et
Voici la buse

jacinto · 2014-11-21 22:07:49

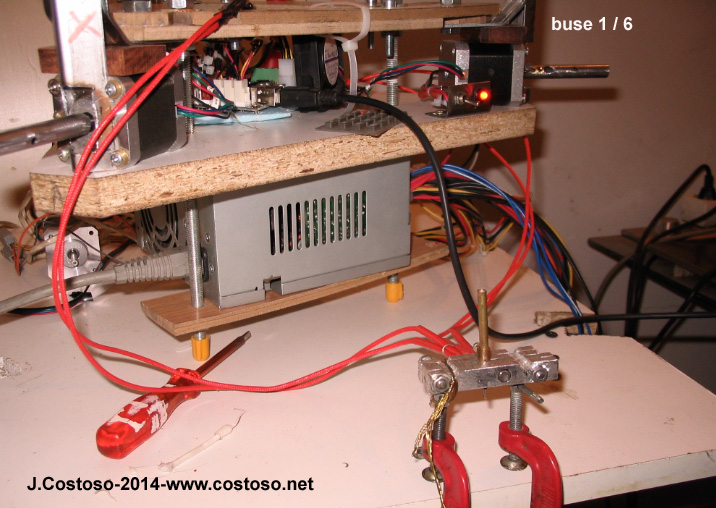

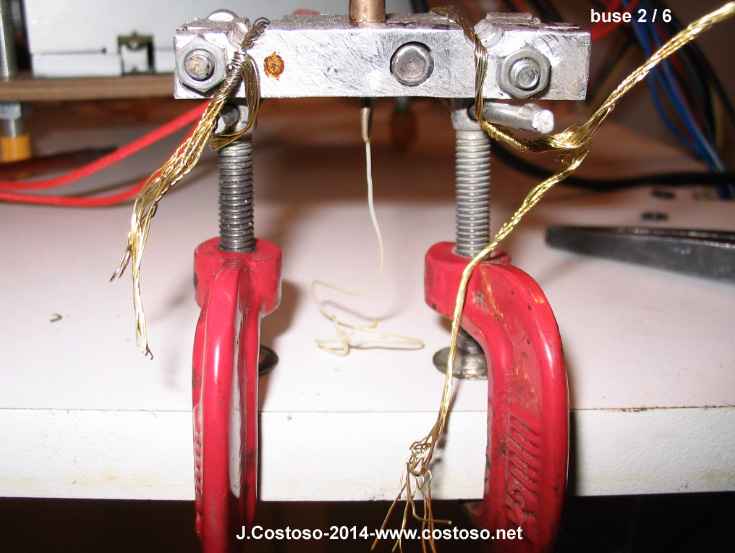

I suspended the hotend due to a problem of thermal inertia.
(warm-up time too long)

suspendí la hotend debido a un problema de inercia térmica.
(Tiempo de calentamiento demasiado largo)

j'ai suspendue la hotend a cause d'un problème d'inertie thermique.
(temps de mise en chauffe trop long)

jacinto · 2014-11-21 22:10:03

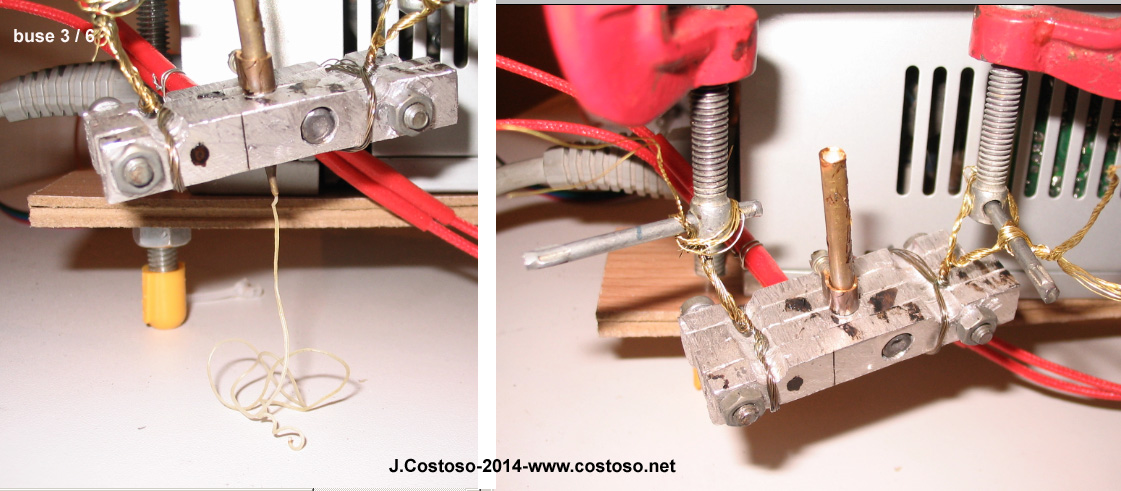

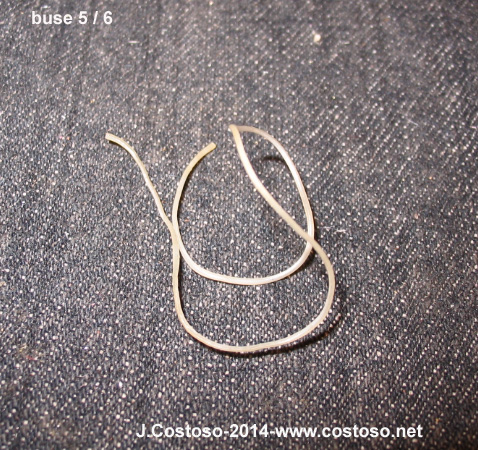

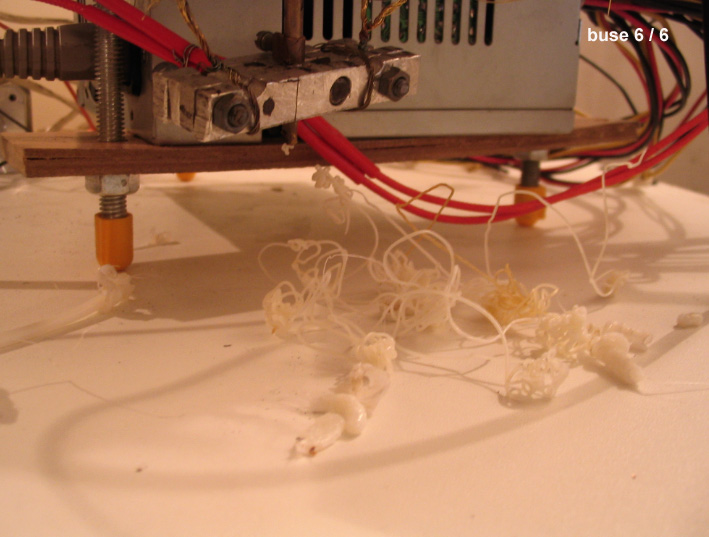

and the first thread melted

y el primer hilo derretido

et le premier fil fondue

jacinto · 2014-11-30 20:40:53

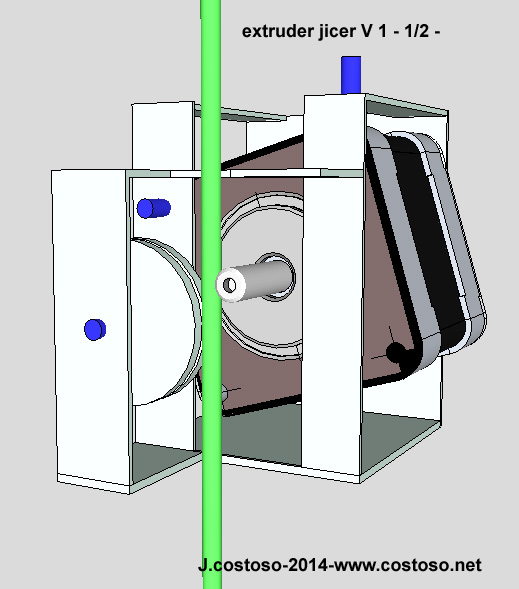

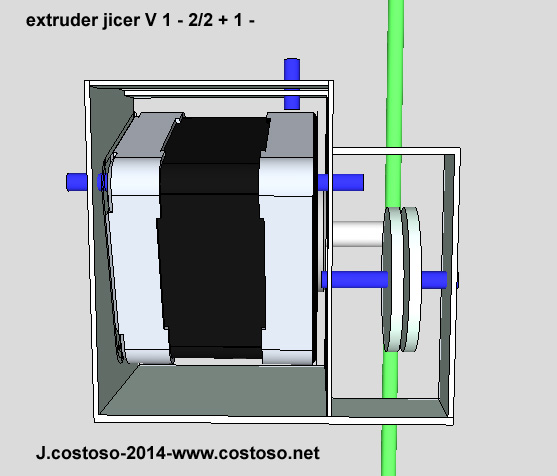

good evening,

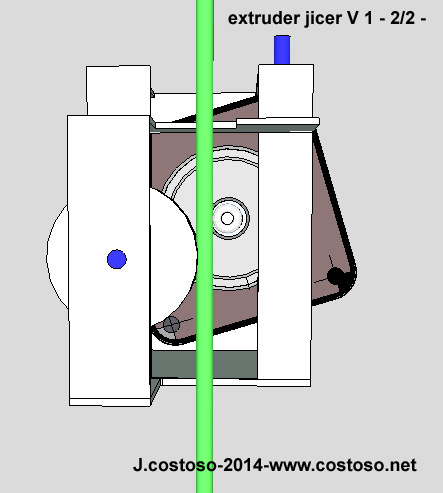

here's a quick drawing of the extruder that I will make with my welder (Jicer welder made with a microwave transformer):

buena noches,
aquí está un dibujo rápido de la extrusora que haré con mi soldador (soldador Jicer hecho con un transformador de microondas):

bonsoir,
voici un dessin rapide de l'extruder que je vais réaliser avec ma soudeuse par point ( la soudeuse Jicer faites avec un transfo de micro onde) :

jacinto · 2014-11-30 20:41:37

+1

jacinto · 2014-12-01 20:41:06

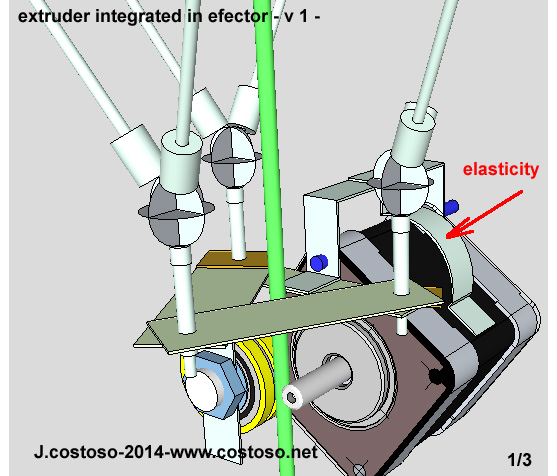

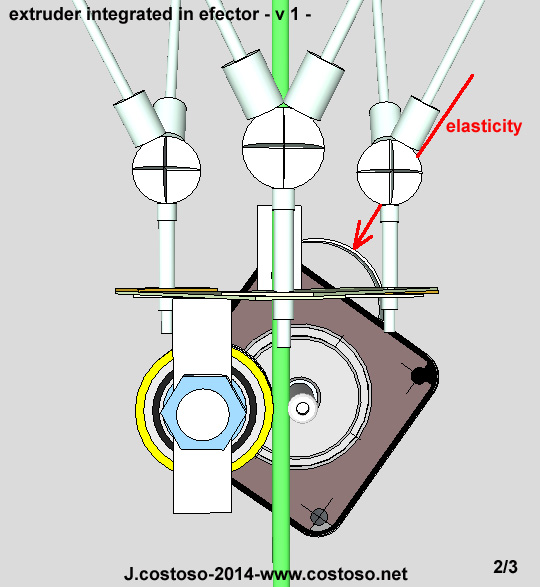

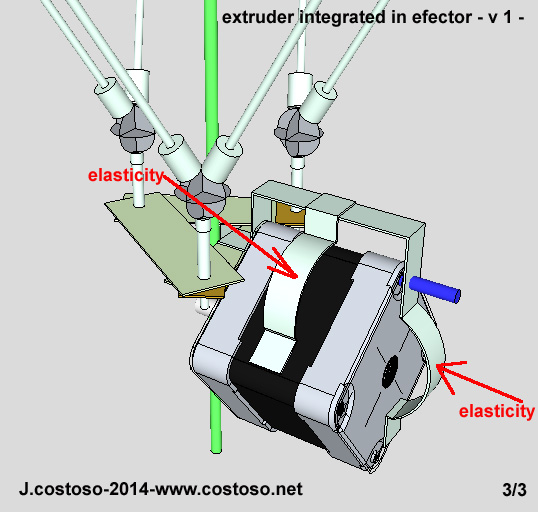

extruder integrated in efector
extrusora integrado en efector

extrudeuse intégré dans efector

jacinto · 2014-12-01 20:41:43
